型号 Item No. |
适用导线 mm2 |
电流A 电压V |
适用 端子 |
内置 螺丝 |
包装 |

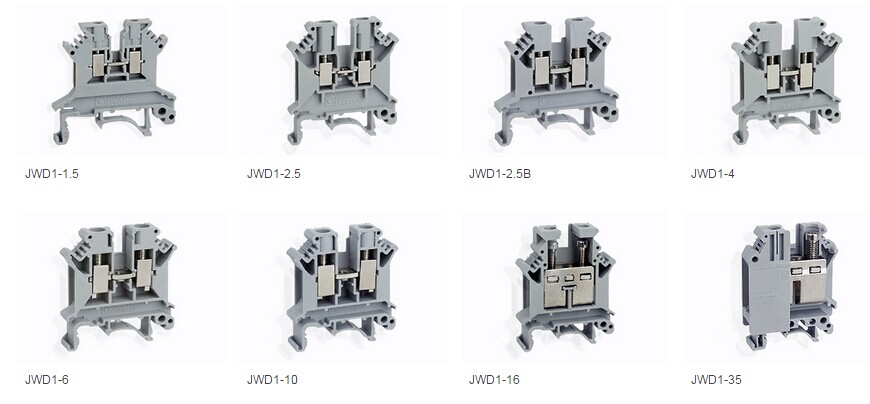

| JWD1-1.5 | 0.2-1.5 | 17.5/500 | 0.5-0.75 | M2 | 50 |
| JWD1-2.5 | 0.2-2.5 | 32/800 | 0.5-1.5 | M3 | 50 |
| JWD1-2.5B | 0.25-2.5 | 32/690 | 0.5-1.5 | M3 | 50 |
| JWD1-4 | 0.2-4 | 41/800 | 0.5-2.5 | M3 | 50 |
| JWD1-6 | 0.2-6 | 57/800 | 0.5-6 | M4 | 50 |
| JWD1-10 | 0.5-10 | 76/800 | 0.5-10 | M4 | 25 |
| JWD1-16 | 4-16 | 101/800 | 1.5-16 | M4 | 25 |
| JWD1-16B | 4-16 | 101/400 | 1.5-16 | M4 | 25 |
| JWD1-35 | 0.75-35 | 150/1000 | 2.5-35 | M6 | 25 |
| JWD1-35B | 0.75-35 | 125/800 | 2.5-35 | M6 | 25 |
| JWD1-50 | 20-50 | 150/1000 | 25-50 | M6 | 10 |
| JWD1-95 | 35-95 | 232/1000 | 35-95 | M8 | 10 |
| JWD1-150 | 50-150 | 309/1000 | 50-150 | M10 | 10 |
| JWD1-240 | 70-240 | 415/1000 | 70-185 | M10 | 10 |
| JWD1-1.5JD | 0.2-1.5 | - | 0.5-0.75 | M2 | 50 |
| JWD1-2.5JD | 0.2-2.5 | - | 0.5-1.5 | M3 | 50 |
| JWD1-2.5BJD | 0.2-2.5 | - | 0.5-1.5 | M3 | 50 |
| JWD1-4JD | 0.2-4 | - | 0.5-2.5 | M3 | 50 |
| JWD1-6JD | 0.2-6 | - | 0.5-6 | M4 | 50 |
| JWD1-10JD | 0.5-10 | - | 0.5-10 | M4 | 25 |
| JWD1-16JD | 4-16 | - | 1.5-16 | M4 | 25 |
| JWD1-16BJD | 4-16 | - | 1.5-16 | M4 | 25 |
| JWD1-35JD | 6-35 | - | 2.5-35 | M6 | 25 |
| JWD1-35BJD | 6-35 | - | 2.5-35 | M6 | 25 |
| JWD1-50JD | 25-50 | - | 25-50 | M6 | 10 |
| JWD1-95JD | 35-90 | - | 35-95 | M8 | 10 |
|

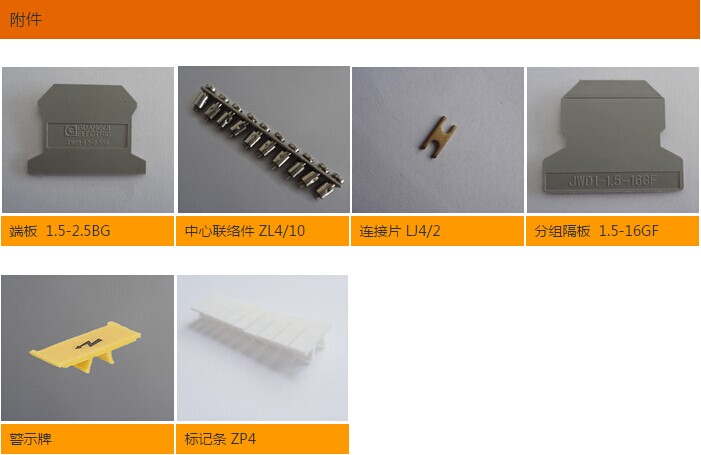

配件型号 |
说明 | 适用端子型号或尺寸说明 | 包装 |
| JWD1-B1 | 标记端子 | 厚度：10mm,长宽37*7.5 | 50 |
| JWD1-B2 | 标记端子 | 厚度：20mm,长宽40*17 | 50 |
| JWD1-B3 | 标记夹 | 适用ZG1端子 长宽44*7 | 50 |
| ZPX/10 | 标记条 | X=4,5,6,8,10，配对应厚度端子 | 50 |
| ZG1 | 终端固定 | 适用ZG1端子 长宽44*7 | 50 |
| JWD1-B3 | 标记夹 | 适用ZG1端子 长宽44*7 | 50 |
| JWD1-B3 | 标记夹 | 适用端子终端固定 | 50 |
| JWD1-XJS | 警示牌 | 适用端警示用。X为端子型号 | 50 |
| CZ/3 | 测试插座 | 适用于JWD1-2.5,4 | 50 |
| CZ/4 | 测试插座 | 适用于JWD1-6,10,16 | 50 |
| CZ/6 | 测试插座 | 适用于JWD1-35 | 50 |
| 2.3/4 ST | 转换测试头 | 适用￠4试验插头到2.3转接 | 50 |
| DTX/2 | 短路插头 | X=5.2,6.2,8.2,10.2厚端子 | 50 |
| 2.3-ST-颜色 | 试验插头 | 2.3厚，白红蓝黄绿紫灰黑8色 | 50 |
| 4-ST-颜色 | 试验插头 | 4厚，白红蓝黄绿紫灰黑8色 | 50 |

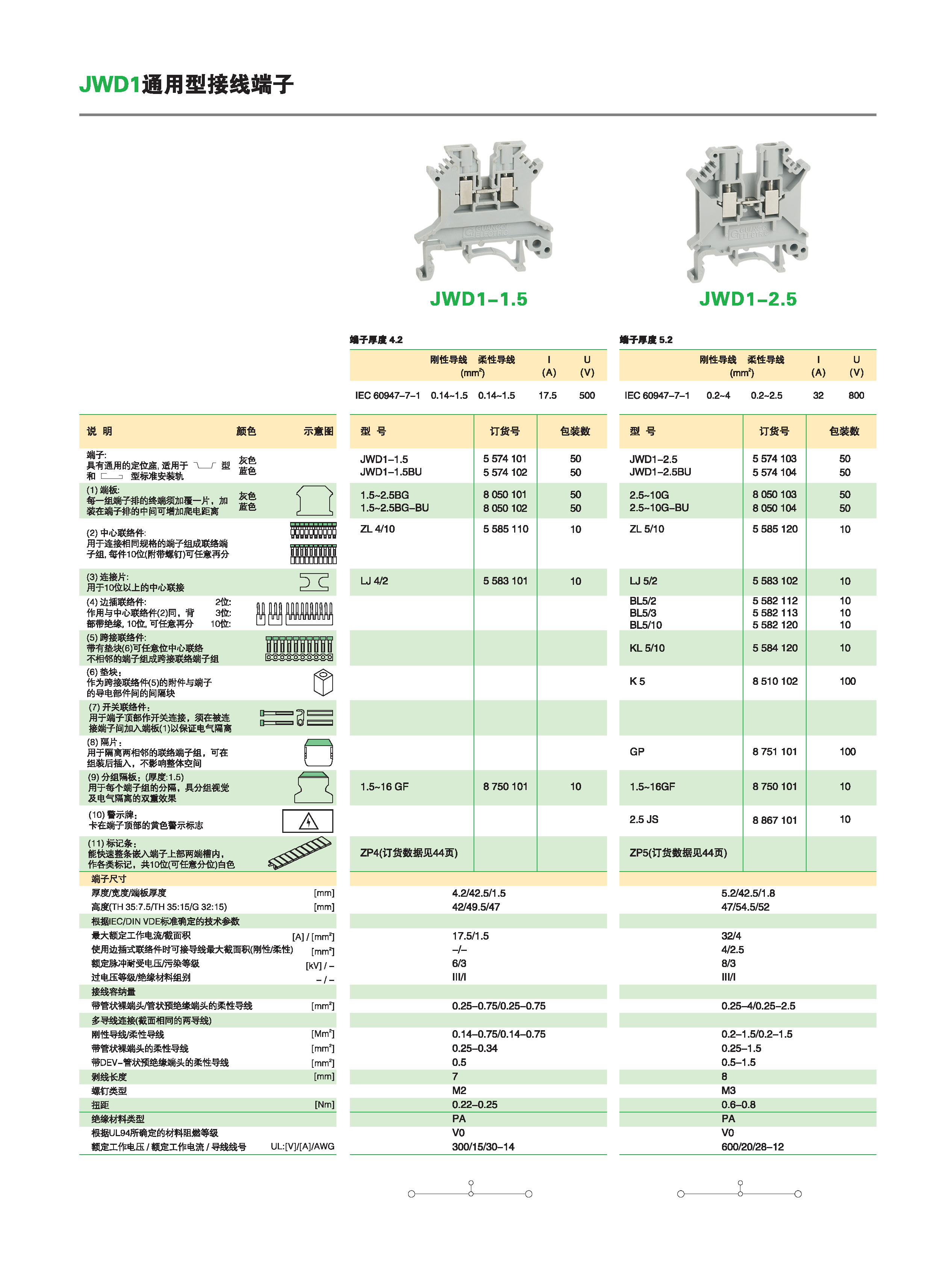

| 端子厚度：4.2mm |
| 最小包装数：50 |
|
说明：具有通用的定位座 |
| 技术数据 |
| 端子尺寸/颜色 |
|
|
| 厚度/宽度/端板厚度 |
|
4.2mm/42.5mm/1.5mm |
| 高度（TH35:7.5/TH35:15/G32:15） |
|
42mm/49.5mm/47mm |
| 颜色 |
|
灰色/蓝色 |
| 根据IEC/DIN VDE标准确定的技术参数 |
|
|
| 最大额定工作电流/截面积 |
|
17.5A/1.5mm² |
| 额定脉冲耐受电压/污染等级 |
|
6/3 |
|
过电压等级/绝缘材料组别 |
|
III/I |
|
接线容纳量 |
|
|
| 带管状裸端头/管状预绝缘端头的柔性导线 |
|
0.25mm²-0.75mm²/0.25mm²-0.75mm² |
| 多导线连接（截面相同的两导线） |
|
|
| 刚性导线/柔性导线 |
|
0.14mm²-0.75mm²/0.14mm²-0.75mm² |
| 带管状裸端头的柔性导线 |
|
0.25mm²-0.34mm² |
| 带DEV-管状预绝缘端头的柔性导线 |
|
0.5mm² |
|
剥线长度 |
|
7mm |
|
螺钉类型 |
|
M2 |
| 扭距 |
|
0.22Nm-0.25Nm |
| 绝缘材料类型 |
|
PA |
|
根据UL94所确定的材料阻燃等级 |
|
V0 |
| 额定工作电压/额定工作电流/导线线号 |
|
30V/15A/30AWG-14AWG |
| 端子厚度：5.2mm |
| 最小包装数：50 |
|
说明：具有通用的定位座 |
| 技术数据 |
| 端子尺寸/颜色 |
|
|
| 厚度/宽度/端板厚度 |
|
5.2mm/42.5mm/1.8mm |
| 高度（TH35:7.5/TH35:15/G32:15） |
|
47mm/54.5mm/52mm |
| 颜色 |
|
灰色/蓝色 |
| 根据IEC/DIN VDE标准确定的技术参数 |
|
|
| 最大额定工作电流/截面积 |
|
32A/4mm² |
| 额定脉冲耐受电压/污染等级 |
|
8/3 |
|
过电压等级/绝缘材料组别 |
|
III/I |
|
接线容纳量 |
|
|
| 带管状裸端头/管状预绝缘端头的柔性导线 |
|
0.25mm²-4mm²/0.25mm²-2.5mm² |
| 多导线连接（截面相同的两导线） |
|
|
| 刚性导线/柔性导线 |
|
0.2mm²-1.5mm²/0.2mm²-1.5mm² |
| 带管状裸端头的柔性导线 |
|
0.25mm²-1.5mm² |
| 带DEV-管状预绝缘端头的柔性导线 |
|
0.5mm²-1.5mm² |
|
剥线长度 |
|
8mm |
|
螺钉类型 |
|
M3 |
| 扭距 |
|
0.6Nm-0.8Nm |
| 绝缘材料类型 |
|
PA |
|
根据UL94所确定的材料阻燃等级 |
|
V0 |
| 额定工作电压/额定工作电流/导线线号 |
|
600V/20A/28AWG-12AWG |
| 端子厚度：6.2mm |
| 最小包装数：50 |
|
说明：具有通用的定位座 |
| 技术数据 |
| 端子尺寸/颜色 |
|
|
| 厚度/宽度/端板厚度 |
|
6.2mm/42.5mm/1.5mm |
| 高度（TH35:7.5/TH35:15/G32:15） |
|
42mm/49.5mm/47mm |
| 颜色 |
|
灰色/蓝色 |
| 根据IEC/DIN VDE标准确定的技术参数 |
|
|
| 最大额定工作电流/截面积 |
|
32A/4mm² |
| 额定脉冲耐受电压/污染等级 |
|
8/3 |
|
过电压等级/绝缘材料组别 |
|
III/I |
|
接线容纳量 |
|
|
| 带管状裸端头/管状预绝缘端头的柔性导线 |
|
0.25mm²-2.5mm²/0.25mm²-1.5mm² |
| 多导线连接（截面相同的两导线） |
|
|
| 刚性导线/柔性导线 |
|
0.2mm²-1.5mm²/0.25mm²-1.5mm² |
| 带管状裸端头的柔性导线 |
|
0.25mm²-1.5mm² |
| 带DEV-管状预绝缘端头的柔性导线 |
|
0.5mm²-1.5mm² |
|
剥线长度 |
|
7mm |
|
螺钉类型 |
|
M3 |
| 扭距 |
|
0.6Nm-0.8Nm |
| 绝缘材料类型 |
|
PA |
|
根据UL94所确定的材料阻燃等级 |
|
V0 |
| 额定工作电压/额定工作电流/导线线号 |
|
600V/20A/30AWG-12AWG |
| 端子厚度：6.2mm |
| 最小包装数：50 |
|
说明：具有通用的定位座 |
| 技术数据 |
| 端子尺寸/颜色 |
|
|
| 厚度/宽度/端板厚度 |
|
6.2mm/42.5mm/1.8mm |
| 高度（TH35:7.5/TH35:15/G32:15） |
|
47mm/54.5mm/52mm |
| 颜色 |
|
灰色/蓝色 |
| 根据IEC/DIN VDE标准确定的技术参数 |
|
|
| 最大额定工作电流/截面积 |
|
41A/6mm² |
| 额定脉冲耐受电压/污染等级 |
|
8/3 |
|
过电压等级/绝缘材料组别 |
|
III/I |
|
接线容纳量 |
|
|
| 带管状裸端头/管状预绝缘端头的柔性导线 |
|
0.25mm²-4mm²/0.25mm²-2.5mm² |
| 多导线连接（截面相同的两导线） |
|
|
| 刚性导线/柔性导线 |
|
0.2mm²-1.5mm²/0.2mm²-1.5mm² |
| 带管状裸端头的柔性导线 |
|
0.25mm²-1.5mm² |
| 带DEV-管状预绝缘端头的柔性导线 |
|
0.5mm²-2.5mm² |
|
剥线长度 |
|
8mm |
|
螺钉类型 |
|
M3 |
| 扭距 |
|
0.6Nm-0.8Nm |
| 绝缘材料类型 |
|
PA |
|
根据UL94所确定的材料阻燃等级 |
|
V0 |
| 额定工作电压/额定工作电流/导线线号 |
|
600V/30A/30AWG-10AWG |
| 端子厚度：8.2mm |
| 最小包装数：50 |
|
说明：具有通用的定位座 |
| 技术数据 |
| 端子尺寸/颜色 |
|
|
| 厚度/宽度/端板厚度 |
|
8.2mm/42.5mm/1.8mm |
| 高度（TH35:7.5/TH35:15/G32:15） |
|
47mm/54.5mm/52mm |
| 颜色 |
|
灰色/蓝色 |
| 根据IEC/DIN VDE标准确定的技术参数 |
|
|
| 最大额定工作电流/截面积 |
|
57A/10mm² |
| 额定脉冲耐受电压/污染等级 |
|
8/3 |
|
过电压等级/绝缘材料组别 |
|
III/I |
|
接线容纳量 |
|
|
| 带管状裸端头/管状预绝缘端头的柔性导线 |
|
0.25mm²-6mm²/0.25mm²-6mm² |
| 多导线连接（截面相同的两导线） |
|
|
| 刚性导线/柔性导线 |
|
0.2mm²-2.5mm²/0.2mm²-2.5mm² |
| 带管状裸端头的柔性导线 |
|
0.25mm²-1.5mm² |
| 带DEV-管状预绝缘端头的柔性导线 |
|
0.5mm²-4mm² |
|
剥线长度 |
|
10mm |
|
螺钉类型 |
|
M4 |
| 扭距 |
|
1.5Nm-1.8Nm |
| 绝缘材料类型 |
|
PA |
|
根据UL94所确定的材料阻燃等级 |
|
V0 |
| 额定工作电压/额定工作电流/导线线号 |
|
600V/50A/26AWG-8AWG |
| 端子厚度：10.2mm |
| 最小包装数：50 |
|
说明：具有通用的定位座 |
| 技术数据 |
| 端子尺寸/颜色 |
|
|
| 厚度/宽度/端板厚度 |
|
10.2mm/42.5mm/1.8mm |
| 高度（TH35:7.5/TH35:15/G32:15） |
|
47mm/54.5mm/52mm |
| 颜色 |
|
灰色/蓝色 |
| 根据IEC/DIN VDE标准确定的技术参数 |
|
|
| 最大额定工作电流/截面积 |
|
76A/16mm² |
| 额定脉冲耐受电压/污染等级 |
|
8/3 |
|
过电压等级/绝缘材料组别 |
|
III/I |
|
接线容纳量 |
|
|
| 带管状裸端头/管状预绝缘端头的柔性导线 |
|
0.5mm²-10mm²/0.5mm²-6mm² |
| 多导线连接（截面相同的两导线） |
|
|
| 刚性导线/柔性导线 |
|
0.5mm²-4mm²/0.5mm²-4mm² |
| 带管状裸端头的柔性导线 |
|
0.5mm²-2.5mm² |
| 带DEV-管状预绝缘端头的柔性导线 |
|
0.5mm²-6mm² |
|
剥线长度 |
|
10mm |
|
螺钉类型 |
|
M4 |
| 扭距 |
|
1.5Nm-1.8Nm |
| 绝缘材料类型 |
|
PA |
|
根据UL94所确定的材料阻燃等级 |
|
V0 |
| 额定工作电压/额定工作电流/导线线号 |
|
600V/65A/24AWG-6AWG |
| 端子厚度：12.2mm |
| 最小包装数：25 |
|
说明：具有通用的定位座 |
| 技术数据 |
| 端子尺寸/颜色 |
|
|
| 厚度/宽度/端板厚度 |
|
12.2mm/42.5mm/1.5mm |
| 高度（TH35:7.5/TH35:15/G32:15） |
|
54mm/61.5mm/59mm |
| 颜色 |
|
灰色/蓝色 |
| 根据IEC/DIN VDE标准确定的技术参数 |
|
|
| 最大额定工作电流/截面积 |
|
101A/25mm² |
| 额定脉冲耐受电压/污染等级 |
|
8/3 |
|
过电压等级/绝缘材料组别 |
|
III/I |
|
接线容纳量 |
|
|
| 带管状裸端头/管状预绝缘端头的柔性导线 |
|
1.5mm²-16mm²/1.5mm²-16mm² |
| 多导线连接（截面相同的两导线） |
|
|
| 刚性导线/柔性导线 |
|
1.5mm²-6mm²/1.5mm²-4mm² |
| 带管状裸端头的柔性导线 |
|
1.5mm²-6mm² |
| 带DEV-管状预绝缘端头的柔性导线 |
|
0.75mm²-10mm² |
|
剥线长度 |
|
11mm |
|
螺钉类型 |
|
M4 |
| 扭距 |
|
1.5Nm-1.8Nm |
| 绝缘材料类型 |
|
PA |
|
根据UL94所确定的材料阻燃等级 |
|
V0 |
| 额定工作电压/额定工作电流/导线线号 |
|
600V/85A/22AWG-4AWG |
| 类型：工业接线端子-框式螺钉接线端子-JWD1系列-通用型接线端子 |
| 端子厚度：15.2mm |
| 最小包装数：25 |
|
说明：具有通用的定位座 |
| 技术数据 |
| 端子尺寸/颜色 |
|
|
| 厚度/宽度/端板厚度 |
|
15.2mm/50mm/- |
| 高度（TH35:7.5/TH35:15/G32:15） |
|
62mm/69.5mm/67mm |
| 颜色 |
|
灰色/蓝色 |
| 根据IEC/DIN VDE标准确定的技术参数 |
|
|
| 最大额定工作电流/截面积 |
|
150A/50mm² |
| 额定脉冲耐受电压/污染等级 |
|
8/3 |
|
过电压等级/绝缘材料组别 |
|
III/I |
|
接线容纳量 |
|
|
| 带管状裸端头/管状预绝缘端头的柔性导线 |
|
0.75mm²-35mm²/0.75mm²-35mm² |
| 多导线连接（截面相同的两导线） |
|
|
| 刚性导线/柔性导线 |
|
0.75mm²-16mm²/0.75mm²-10mm² |
| 带管状裸端头的柔性导线 |
|
0.75mm²-10mm² |
| 带DEV-管状预绝缘端头的柔性导线 |
|
0.75mm²-6mm² |
|
剥线长度 |
|
16mm |
|
螺钉类型 |
|
M6 |
| 扭距 |
|
3.2Nm-3.7Nm |
| 绝缘材料类型 |
|
PA |
|
根据UL94所确定的材料阻燃等级 |
|
V0 |
| 额定工作电压/额定工作电流/导线线号 |
|
1000V/150A/18AWG-10AWG |
